金曲變電二次設計軟件，端子匹配錯誤率下降95%
時間：2025年04月18日
在電力行業變電二次設計領域，傳統設計方式長期飽受效率低下與易出錯等問題的困擾。隨著電網建設規模的持續擴大，對變電工程設計的精準度與高效性提出了更為嚴苛的要求。
在光回路設計方面，過往依賴傳統邏輯制圖，難以實時清晰呈現光信號流向，虛端子連接設計也極為繁瑣。而電回路設計時，端子排識別困難，不同廠家端子排圖適配復雜，且在端子匹配、線纜長度統計等環節易出現大量錯誤，人工校核糾錯不僅耗時費力，還難以做到完全準確。面對這些行業痛點，金曲變電二次設計軟件以創新的智能算法與先進的設計理念，全方位革新光回路與電回路的設計流程 。

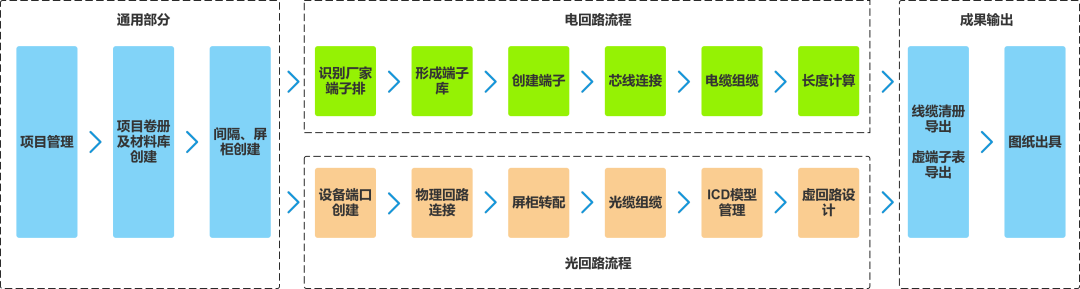

金曲變電二次設計軟件是一款包含光回路和電回路的全鏈路智能設計平臺。光回路以可視化設計替代傳統邏輯制圖實現數字化邏輯連接；電回路基于智能識別廠家端子排創建項目端子庫，實現端子智能匹配，自動校核糾錯，讓設計錯誤歸零！從廠家圖紙到竣工圖，用智能算法重新定義精準與效率！
產品亮點
光回路亮點
1、通過可視化光回路連接，讓每束光纖的信息流向?qū)崟r(shí)可見，讓隱形的光信號躍然屏上。
2、通過虛端子智能識別匹配，快速完成虛端子連接設計。
電回路亮點
1、專項適配市面主流廠家端子排圖，端子排識別更準確。
2、通過廠家端子排圖形成廠家端子庫，繪圖直接調用，實現智能防沖突及智能校核糾錯。
3、通過二維路徑計算三維空間的線纜長度，實現線纜清冊長度數據的自動統計生成。
產品效果
產品功能-電回路設計
端子排識別
通過對市面上主流廠家的端子排圖進行專項適配，可準確識別包括ABB、施耐德等設備廠家的各類型端子排圖，同時提供端子排圖快捷創建工具，顯著提高端子排識別的準確性與效率。

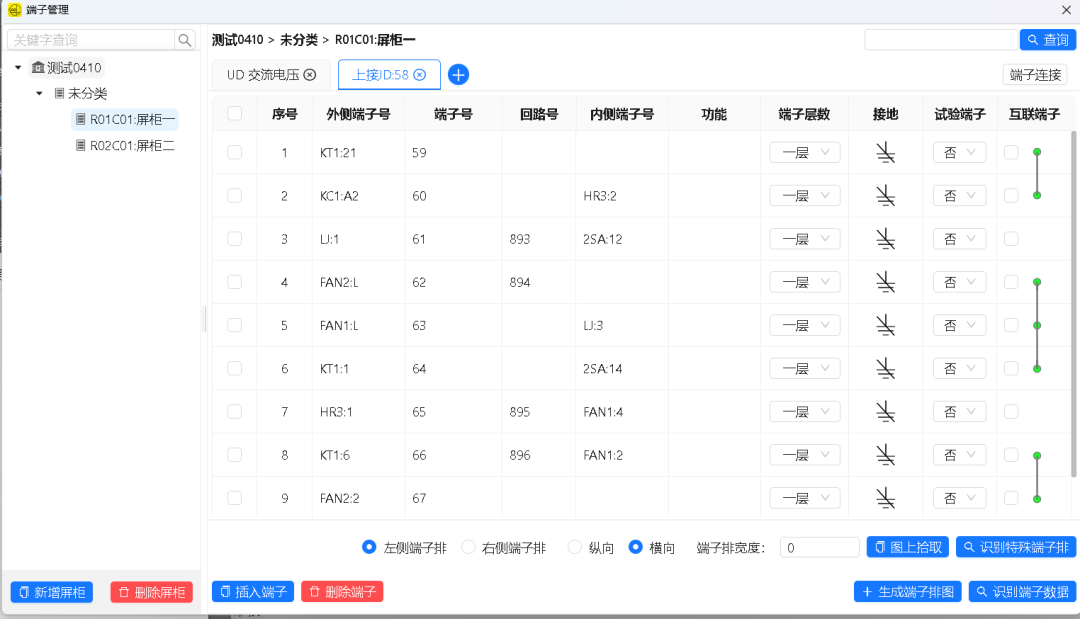

端子庫管理
通過對廠家資料中端子排的智能識別及存儲，實現項目所有可用端子的設計調用，有效避免原理圖端子與端子排端子不一致問題，保障設計成果質量。

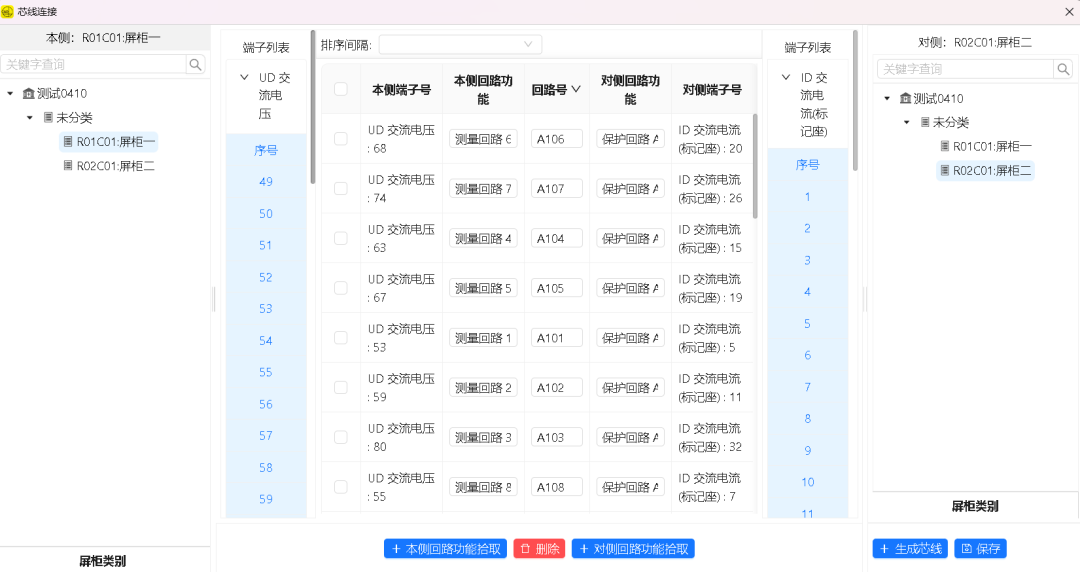

芯線連接
可通過界面操作及圖上連接等多種方式實現端子的快速連接，提供多種自動編號方式快速完成回路編號。

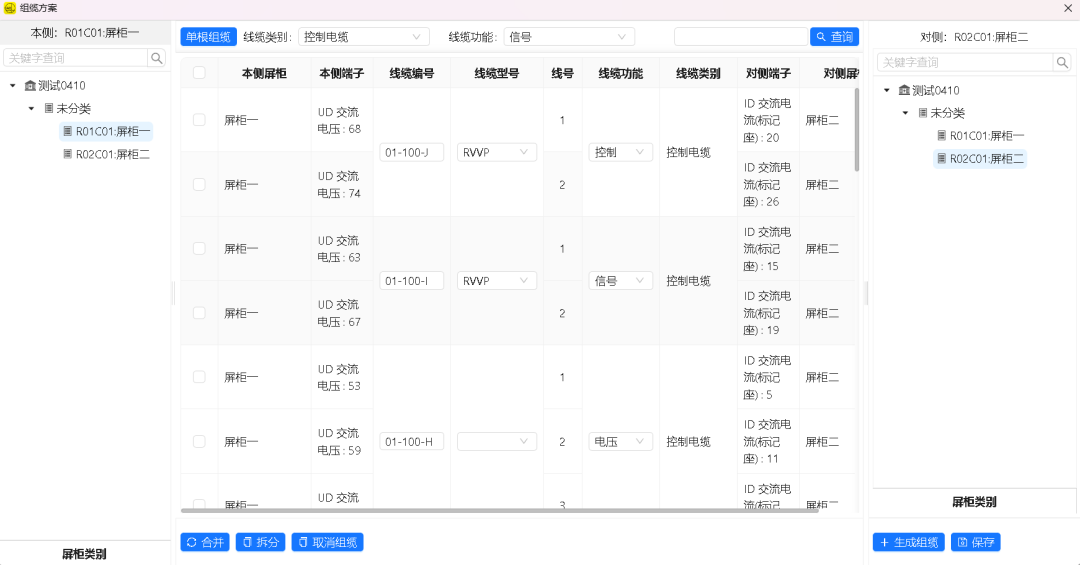

電纜組纜
支持通過軟件界面及CAD圖紙進行組纜，自動匹配電纜庫電纜并實現自動編號，軟件自動校核設計數據提高準確性。

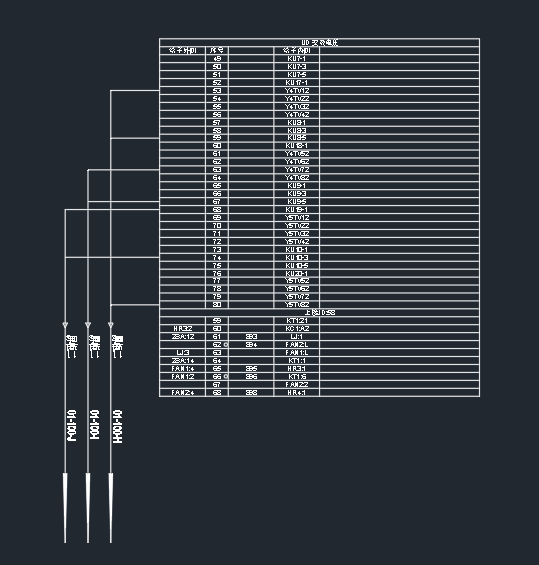

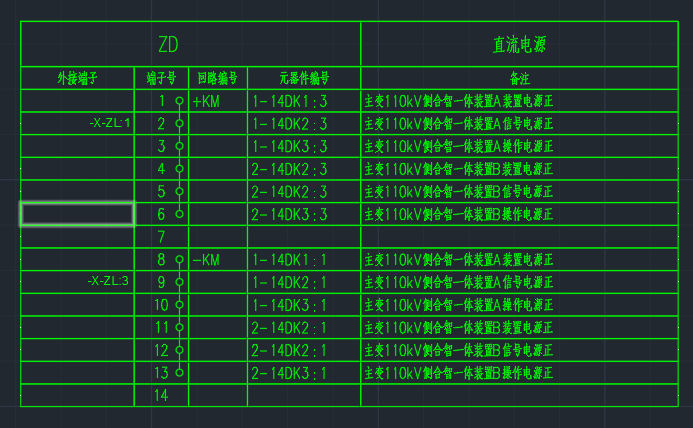

端子排圖生成
基于端子連接數據一鍵生成標準化端子排圖，可靈活調整電纜引出長度與方向，適配復雜圖紙布局。

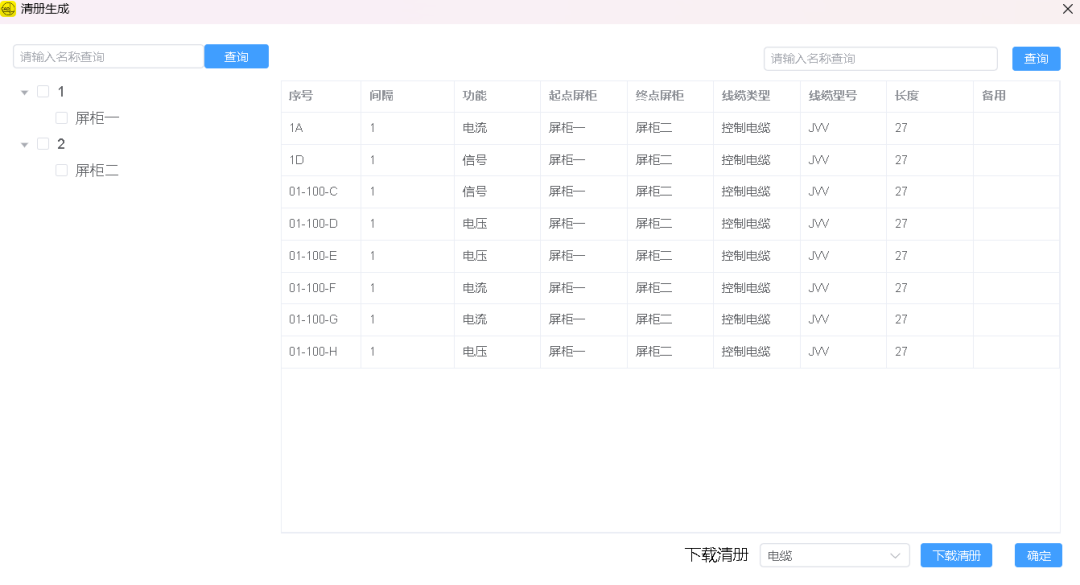

線纜長度統計
支持通過二維路徑創建三維空間關系，根據連接關系自動計算線纜長度，可獨立使用或與項目數據聯動，滿足線纜長度統計的需求?？筛鶕?jù)項目線纜數據導出帶長度的線纜清冊。
產品功能-光回路設計

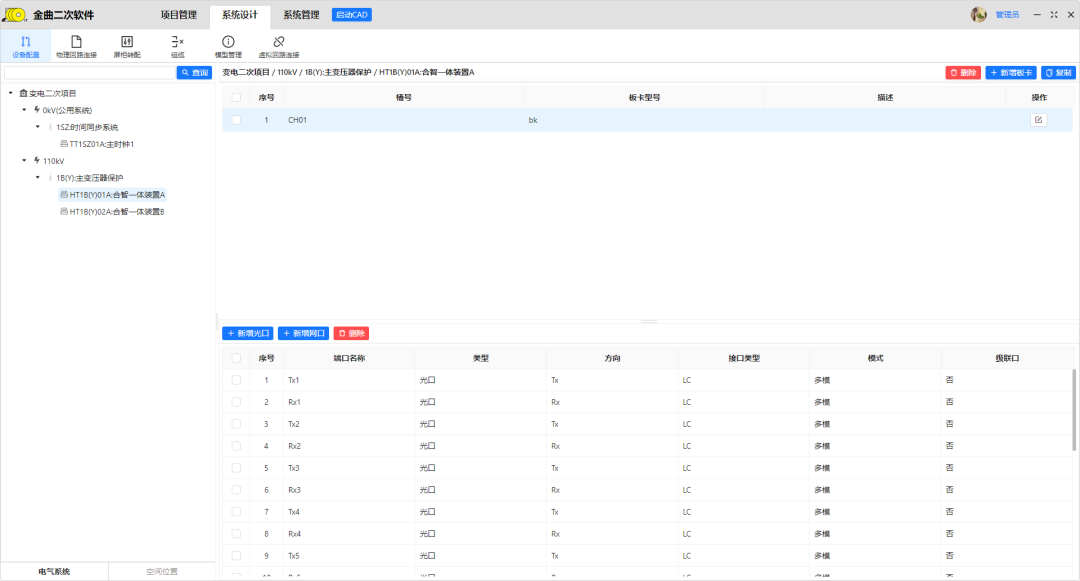

模型配置
可配置裝置所在的電氣系統以及空間位置，進行裝置上的板卡及光口信息創建，將變電二次專業裝置的物理接口模型進行整體搭建。

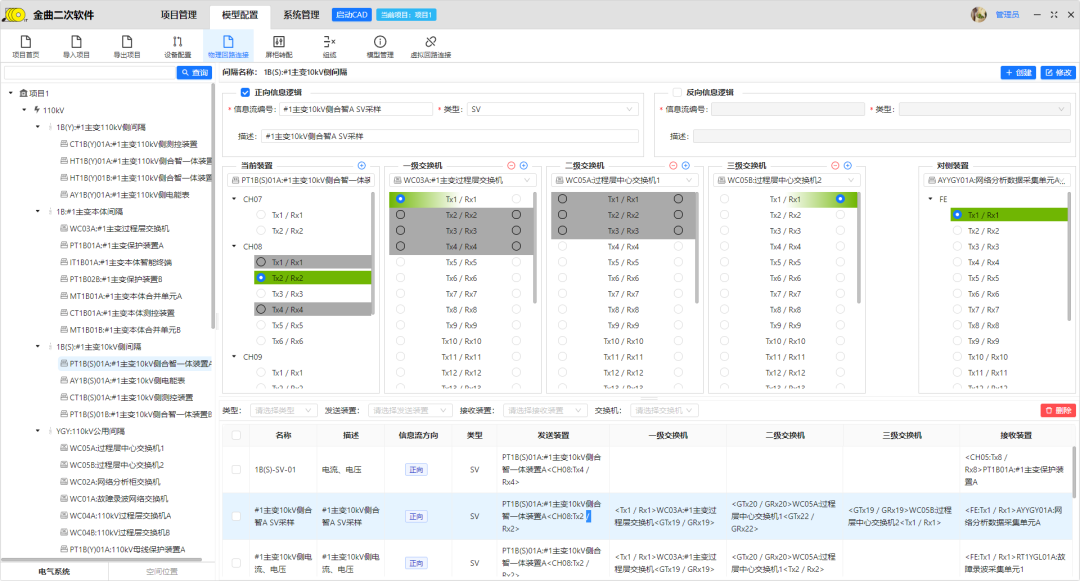

物理回路連接
可查看單條信息流的全鏈路，包括當前信息經過的起點、全部中間連接點及終點設備，能夠清晰的查看每條信息流以及設備的端口使用情況。

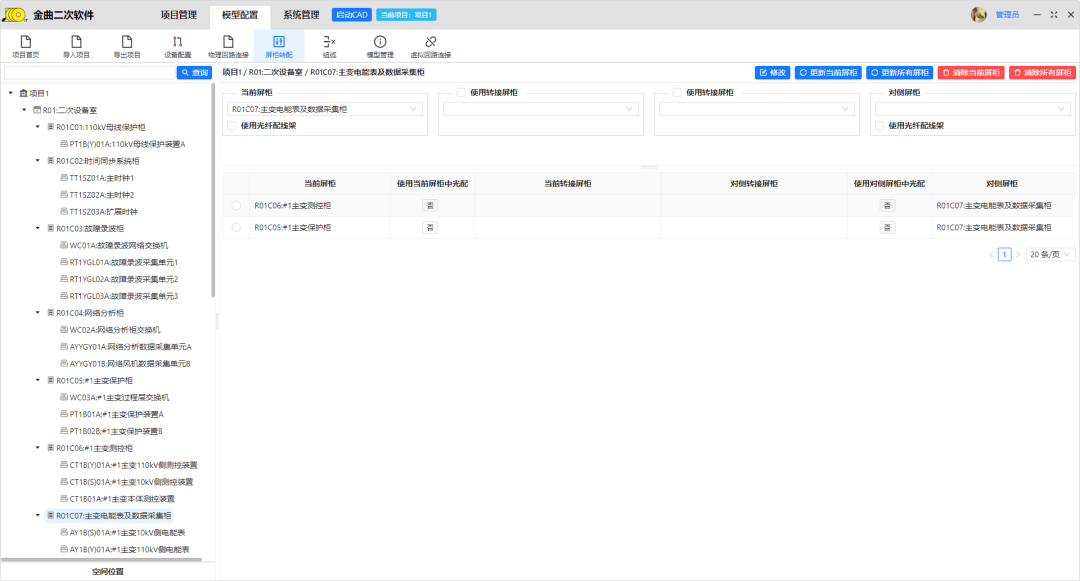

屏柜轉配
根據確定的物理端口連接情況以及裝置所在屏柜的信息，對屏柜間的連接進行配置，根據屏所在位置及裝置連接情況自動配置屏柜間連接方式以及是否經過光配架。

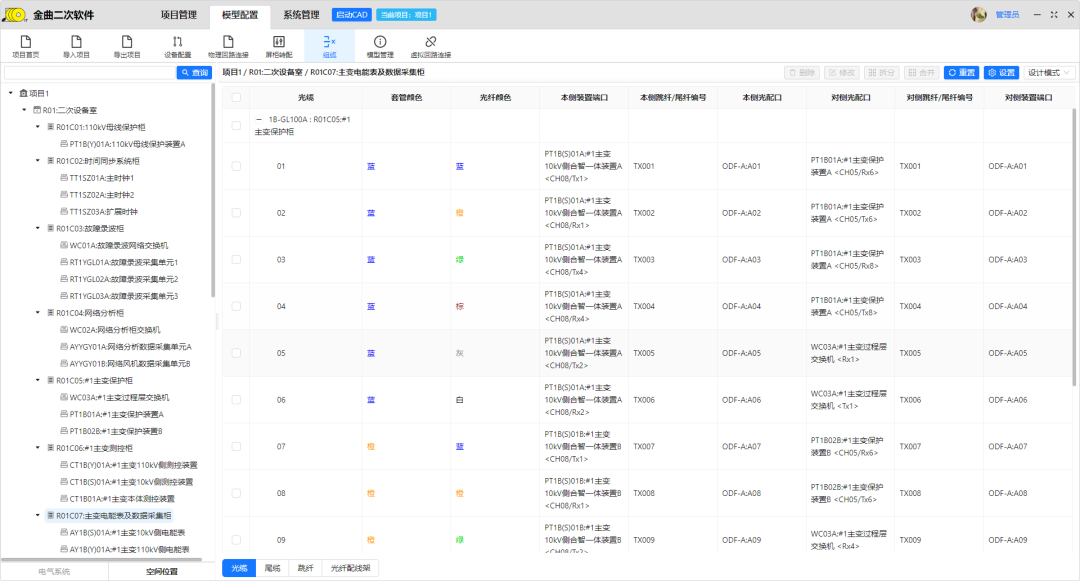

光纜組纜
根據屏柜轉配的成果，實現對光纜、尾纜、跳纖的套管及光纖的自動分配，生成每根光纖的起終點、經過的裝置以及對應接口的信息。連接完成后可生成光尾纜清冊。

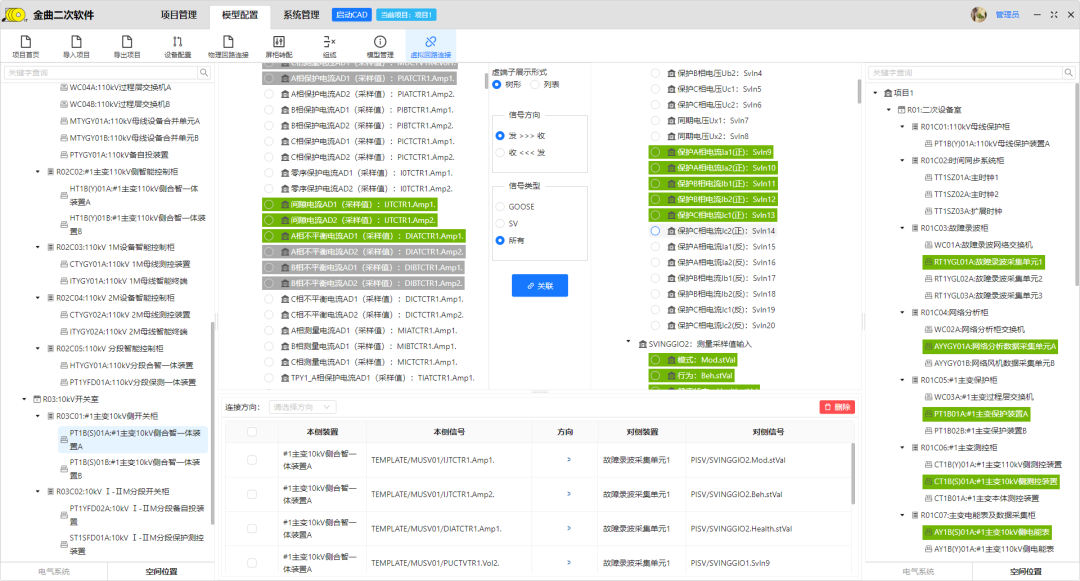

虛回路設計
支持解析廠家ICD文件，可進行開入開出信號數據的智能匹配連接，自動連接完成后可生成虛端子表。
成果出具
可快速生成變電二次專業的設計圖紙、虛端子表和二次線纜清冊的導出，實現設計成果的快速出具。
